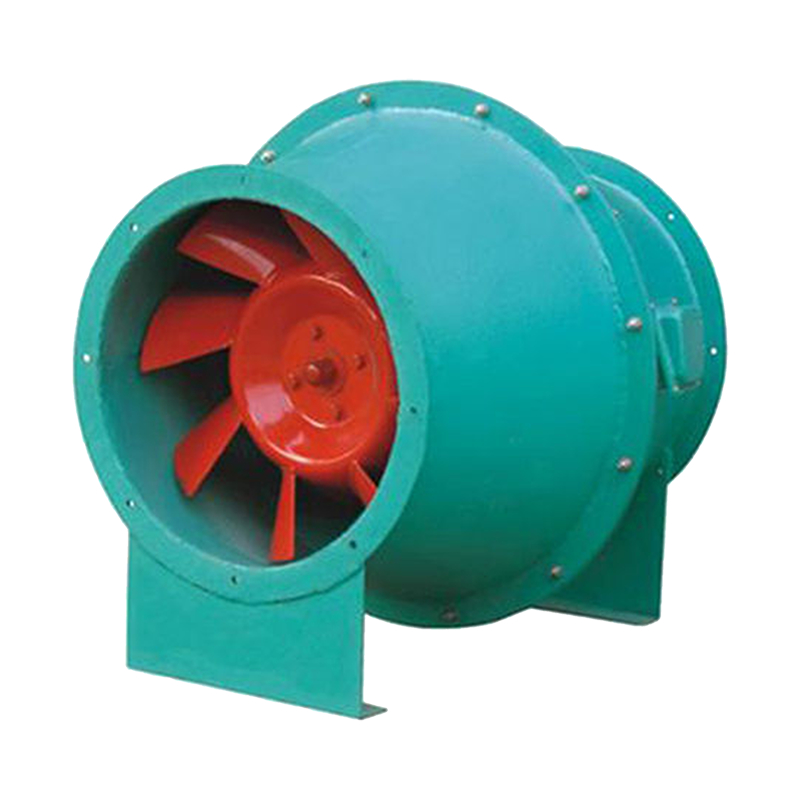

Ventilador de escape de fogo de alta velocidade de fluxo diagonal de fumo industrial

Ventilador de escape de fumaça de incêndio do tipo SFG com fluxo oblíquo

Introdução do produto:
  Um ventilador de fluxo diagonal consiste principalmente de um impulsionador, invólucro, colector de entrada, vela de guia de saída e motor.um ventilador de fluxo diagonal é um cruzamento entre os ventiladores axial e centrífugoO impulsionador de um ventilador de fluxo diagonal transmite ao ar tanto o movimento centrífugo como o axial, criando uma mistura de movimento axial e centrífugo dentro do invólucro.

Características estruturais:
1.Estrutura em forma de tambor, usando o método de aceleração meridiana e a teoria do fluxo "quasi-terrâneo" para projetar o ventilador de fluxo misto adota uma estrutura de roda cônica.As suas pequenas características de entrada e saída aceleram o caudal do fluxo de ar e têm um elevado coeficiente de pressãoO coeficiente de pressão do vento é superior ao do ventilador de fluxo axial e o coeficiente de fluxo é maior do que o do ventilador centrífugo.

2.Projeto do impulsor inclinado a 45°, lâminas torcidas em forma de asa, colector ou silenciador de arco adicionado à entrada de ar, o volume de ar pode atingir 25000m3/h e a pressão do vento excede 1000Pa.Economiza 30% de energia e reduz o ruído em 15 decibéis.

3.Parâmetros grossos, resistente e durável, não deformável, reduz a vibração gerada pelo motor durante o funcionamento, permite que o ventilador permaneça estável e reduz o ruído.

4.Motor de cobre resistente a altas temperaturas,A temperatura do gás transportador é compreendida entre -20°C e 80°C, 100 mg/m3.

Área de aplicação:
É amplamente utilizado em projetos de ventilação e ar condicionado de edifícios civis, tais como empresas industriais e de mineração, hotéis, ginásios,e ventilação e troca de ar em outros campos industriaisSubstituir ventiladores de baixa pressão, poupar investimento e proporção, simplificar o projecto e facilitar a instalação.

Parâmetros do produto e tabela de dimensões:

Parâmetros técnicos de desempenho dos ventiladores de incêndio de caudal diagonal do tipo SFG Modelo (Não) Potência (KW) Velocidade (r/min) Fbaixa (m/h) Pressão (Pa) 3.0F 0.25 1450 890-2670 184~129 3.5S 0.18 960 935-2807 110 ~ 77 3.5F 0.37 1450 1413 a 4239 250 ~ 175 4.0S 0.25 960 1397~4190 143 ~ 100 4.0F 0.75 450 2109-6328 328-229 4.5S 0.37 960 1989~5008 182-135 4.5F 1.1 1450 3003-6007 415 ~ 317 5.0S 0.75 960 2727-8183 225 ~ 157 5.0F 2.2 1450 Outros produtos de limpeza 513 ~ 357 6.0S 1.5 960 4713-11784 321~240 6.0F 5.5 1450 Outros 739-515 7.0S 3 960 7484-18713 440 ~ 328 3.0S 7.5 960 11171-22348 575~440

Diagrama de dimensões e aparência do ventilador de incêndio de fluxo diagonal do tipo SFG
Modelo (Não)	φD1	ΦD2	φD3	φD	L1	L2	L3	L4	H	4-0. d1	n- d2
3	300	340	380	500	450	386	250	200	260	4-φ10.5	6-Φ10
3.5	350	400	440	580	520	442	280	230	300	4-φ10.5	8-φ10
4	400	440	480	650	600	506	350	300	340	4-φ12.5	8-φ12
4.5	450	490	530	720	670	580	350	300	370	4-φ12.5	8-φ12
5	500	550	600	800	750	650	500	420	410	4-φ12.5	12-φ12
6	600	650	700	950	900	800	600	520	490	4-φ16.5	12-φ12
7	700	750	800	1100	1100	940	700	620	560	4-Φ16.5	16-φ12
8	800	850	900	1230	1200	1090	800	720	640	4-φ16.5	16-φ12

Embalagem e transporte:
Embalagem do produto:

Este produto é cuidadosamente embalado para garantir a sua entrega segura.Cada ventilador é bem embrulhado em material protetor e colocado em uma caixa de papelão resistente para evitar danos durante o transporte.

Transporte marítimo:

Oferecemos transporte rápido e confiável para todas as encomendas dos nossos Ventiladores de Extração de Fumo.Você receberá um número de rastreamento para que possa monitorar o estado da entrega do seu pacote.

Perguntas frequentes:

P: Tem outros tipos de fãs?
A: Dispomos de uma gama completa de ventiladores para produtos de protecção contra incêndio, incluindo, entre outros, os ventiladores de fluxo axial, de fluxo diagonal e centrífugos.

P: Pode projetar um sistema de ventilação completo para a minha fábrica?
R: Sim, você fornece o tamanho e a área da fábrica, e teremos designers profissionais para lhe dar excelentes conselhos.

P: Você pode fazer OEM e construir nossa própria marca?
R: Sim, podemos fornecer serviços OEM e ODM, e você também pode construir sua própria marca no produto.

P: Você pode produzir ventiladores com aparência específica, lâminas e tinta de spray?
R: Sim, somos ambos um fabricante e uma empresa comercial.
