Áreas de Suporte Comercial: Estacionamentos subterrâneos, salas de caldeiras, salas elétricas com riscos de gás combustível
Vantagens Principais
1. Certificado Intrinsicamente Seguro à Prova de Explosão
O produto passou por inspeção rigorosa pelo Centro Nacional de Supervisão e Teste de Qualidade de Produtos Elétricos à Prova de Explosão (CQST) com marcação Ex ib IIC T6 Gb, adequado para ambientes explosivos contendo gases combustíveis das classes IIA, IIB, IIC e T1-T6. O design intrinsecamente seguro requer conexão com uma barreira de segurança, garantindo que mesmo em caso de falha em áreas perigosas, ele não gere faíscas ou altas temperaturas suficientes para inflamar gases explosivos, fornecendo garantia de segurança confiável para locais de alto risco como instalações petroquímicas.
2. Controle por Microprocessador Desempenho Estável
Construído com um microprocessador de alto desempenho e tecnologia de montagem em superfície SMT, os componentes possuem boa consistência e alta confiabilidade. Algoritmos inteligentes identificam com precisão o status de ativação do botão, evitando alarmes falsos. A endereçamento eletrônico permite programação no local com um codificador dedicado, com uma faixa de endereçamento de 1 a 200 pontos, facilitando a comissionamento de engenharia e a manutenção posterior.
3. Comunicação de Longa Distância por Barramento Duplo Não Polarizado
Adotando tecnologia de barramento duplo não polarizado, a corrente em espera é ≤0,3mA e a corrente de alarme ≤1mA, alcançando consumo de energia extremamente baixo. A distância de comunicação pode chegar a até 1000 metros, suportando a cobertura de grandes áreas industriais. O design de barramento não polarizado elimina a necessidade de distinção de polaridade durante a fiação, reduzindo significativamente a dificuldade de instalação e os custos de mão de obra.
4. Estrutura Plug-in Manutenção Fácil

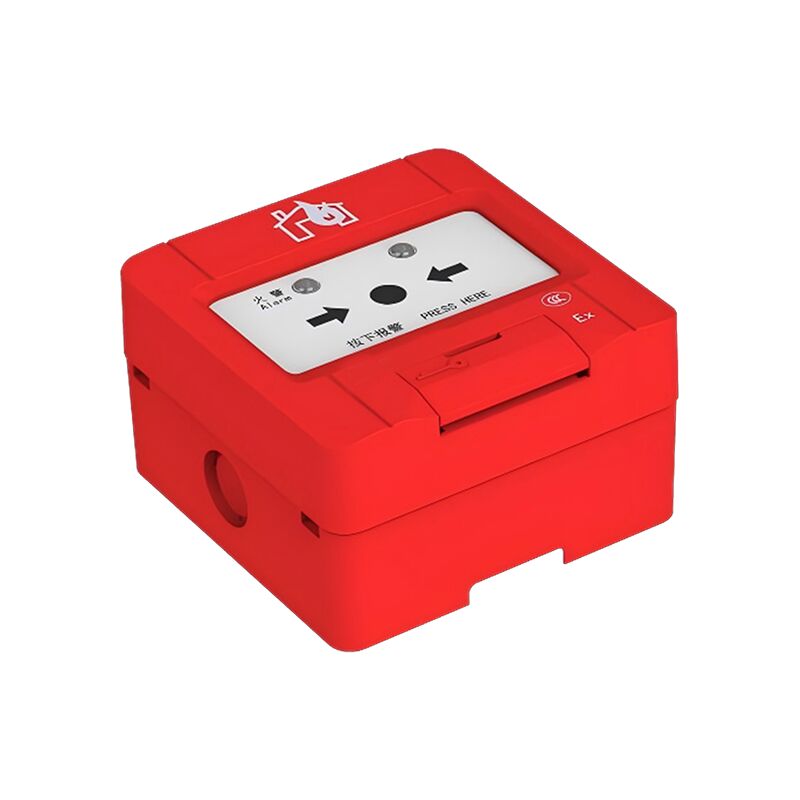

O corpo do botão adota um design de estrutura plug-in. Durante a instalação, basta inserir o corpo codificado na base e fixar com parafusos autoatarraxantes. A desmontagem e a manutenção são igualmente simples e rápidas. O painel de operação deve ser redefinido com uma chave especial após ser pressionado, evitando operação não autorizada e garantindo a segurança do gerenciamento do sistema.
5. Indicação Clara Reconhecimento Fácil do Status
O painel possui uma luz indicadora de alarme de incêndio vermelha que pisca momentaneamente em status de monitoramento normal e fica vermelha fixa quando ativado. A exibição do status é clara e intuitiva. Mesmo em ambientes industriais com pouca luz, o status de trabalho e o status de alarme do botão podem ser facilmente identificados.
Instruções de Segurança à Prova de Explosão
Este produto é um dispositivo intrinsecamente seguro à prova de explosão. Os seguintes requisitos devem ser estritamente observados durante o uso:
-
Deve ser usado com uma barreira de segurança que obteve um certificado à prova de explosão
-
Os terminais positivo e negativo da entrada da barreira de segurança não devem ser invertidos
-
Quando várias barreiras de segurança são usadas no mesmo circuito, elas devem ser conectadas em paralelo na extremidade de entrada; a conexão em cascata é proibida
-
Nunca limpe o invólucro do dispositivo com um pano seco em ambientes explosivos
-
Para limpeza, realize em uma área bem ventilada sem vazamento de gás e limpe com um pano úmido torcido
-
Este produto é um dispositivo de uso único; uma vez danificado, não pode ser reparado
Especificações Técnicas
Valor de Aplicação Comercial
Garantir Segurança em Locais de Alto Risco: Design intrinsecamente seguro à prova de explosão atende aos requisitos de proteção contra incêndio para áreas perigosas como instalações petroquímicas e de gás, prevenindo efetivamente riscos de explosão.
Reduzir Perdas por Alarmes Falsos: Reconhecimento inteligente por microprocessador identifica com precisão a ativação do botão, reduzindo interrupções de produção e evacuações desnecessárias causadas por alarmes falsos.
Economizar Custos de Construção: Design de barramento duplo não polarizado simplifica os processos de fiação, economizando custos de cabos e mão de obra; capacidade de comunicação de longa distância reduz a necessidade de equipamentos de relé.
Gerenciamento Eficiente: Redefinição por chave especial evita operação não autorizada; estrutura plug-in facilita a manutenção; status claro da luz indicadora reduz a dificuldade operacional.
Instruções de Instalação e Uso
-
Requisitos de Fiação: Use par trançado RVS 2×1,5mm², resistência do loop ≤20Ω
-
Configuração de Endereço: Escreva o código de endereço (1-200) usando um codificador dedicado antes da instalação
-
Instalação da Base: Fixe a base na parede usando uma caixa pré-embutida ou parafusos de expansão, distância do furo de montagem 60mm
-
Método de Fiação: Conecte o barramento do loop L1 e L2 aos terminais 1 e 2, sem requisito de polaridade
-
Instalação do Corpo: Após a inspeção da fiação, insira o corpo do botão codificado na base e fixe com parafusos autoatarraxantes
-
Operação de Redefinição: Após o alarme, o painel de operação deve ser redefinido usando a chave especial
Precauções
-
Deve ser usado com uma barreira de segurança; nunca conecte diretamente ao barramento do controlador
-
A correspondência de parâmetros da barreira de segurança deve seguir os princípios Uo≤Ui, Io≤Ii, Po≤Pi
-
Nunca desmonte ou limpe o dispositivo em ambientes explosivos
-
Este produto é um dispositivo de uso único; uma vez danificado, não pode ser reparado
-
A instalação deve estar em conformidade com as regulamentações GB3836.15-2010 e ser realizada por profissionais
