Painel de controlo inteligente de alarme de incêndio com integração de extintor de gás

Visão Geral do Produto

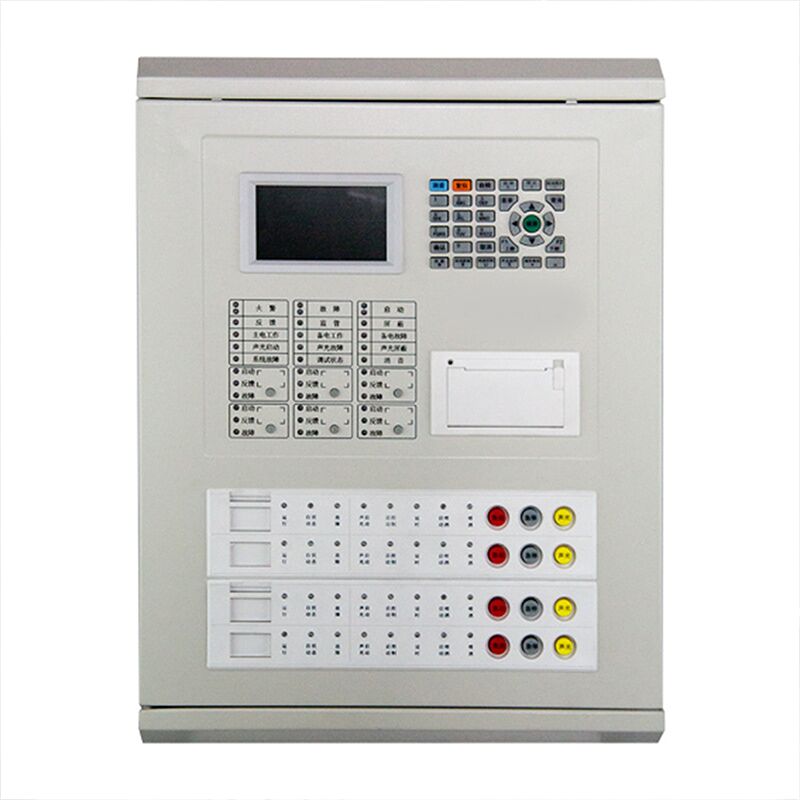

Este painel de controle de alarme de incêndio (integrado) JB-QB-QTC5015 é um sistema inteligente de alarme de incêndio e controle de interligação que integra as funções de alarme de incêndio e controle de extinção de gás em uma única unidade. Com estrutura de montagem em parede e design modular, possui um grande display LCD com caracteres chineses coloridos e impressora embutida. Ele pode se conectar a detectores de fumaça, detectores de calor, acionadores manuais de alarme, sirenes com luz estroboscópica, indicadores de descarga de gás e módulos de entrada/saída. O painel de controle suporta controle de extinção de gás para 4 zonas de incêndio independentes e funções de alarme de incêndio para 1 loop, com até 255 pontos endereçáveis no loop de alarme. Ele está em conformidade com as normas GB 4717-2005 e GB 16806-2006, adequado para alarme de incêndio e controle de interligação em shoppings, hotéis, edifícios de escritórios, data centers, hospitais, escolas e instalações industriais.

Locais Aplicáveis

Este painel de controle é amplamente utilizado nos seguintes edifícios comerciais, públicos e industriais:

• Complexos Comerciais: Shoppings, lojas de departamento, supermercados, lojas de marca

• Hotéis e Restaurantes: Hotéis estrelados, hotéis executivos, restaurantes, salões de banquetes, centros de conferências

• Edifícios de Escritórios: Arranha-céus de escritórios, centros de negócios, escritórios de parques industriais, edifícios governamentais

• Educação e Saúde: Hospitais, escolas, bibliotecas, museus, cinemas, centros de exposições

• Data Centers: Salas de servidores, centros de comunicação, data centers bancários, centros de computação em nuvem

• Instalações Industriais: Oficinas de fábrica, armazéns, salas elétricas, salas de controle, plantas de produção

• Hubs de Transporte: Terminais de aeroportos, estações ferroviárias, estações de metrô, centros de transporte de passageiros

• Locais Especiais: Arquivos, armazenamento de bens de valor, salas de instrumentos de precisão, locais históricos

Vantagens Principais

1. Alarme e Interligação Integrados Funcionalidade Poderosa

Este painel de controle integra alarme de incêndio e controle de extinção de gás em uma unidade, eliminando a necessidade de controladores de extinção de gás adicionais, reduzindo significativamente o custo do sistema e o espaço de instalação. Ele suporta controle de extinção de gás para 4 zonas de incêndio independentes, permitindo partida com atraso, partida/parada de emergência, ativação de sirene com luz estroboscópica e funções de feedback de descarga. Ele também possui 1 loop de alarme de incêndio com até 255 pontos endereçáveis, atendendo aos requisitos de proteção contra incêndio de edifícios de médio a grande porte.

2. Design Modular Configuração Flexível

Adotando estrutura modular plug-in, o painel é composto por seção de controle principal, seção de loop, seção de linha dedicada, seção de controle de extinção de gás e fonte de alimentação. Os módulos podem ser configurados de forma flexível de acordo com os requisitos do projeto. Expansões ou manutenções posteriores exigem apenas a conexão ou desconexão dos módulos correspondentes sem a substituição da unidade inteira, reduzindo significativamente os custos de atualização. Ele pode ser configurado com até 6 pontos de controle dedicados de três fios com detecção de circuito aberto e curto-circuito, garantindo o controle confiável de equipamentos importantes, como bombas de incêndio e ventiladores de exaustão de fumaça.

3. Display Colorido em Chinês Operação Intuitiva

Equipado com um display LCD colorido de 4 polegadas com caracteres chineses e resolução de 480×272, fornecendo uma exibição clara e intuitiva. A interface completa de menu em chinês permite uma operação fácil através de simples pressionamentos de botão, sem a necessidade de memorizar comandos complexos. A microimpressora embutida pode imprimir todas as informações de alarme, falha e operação em chinês, facilitando os registros de plantão e o rastreamento de eventos.

4. Barramento Duplo Não Polarizado Instalação Fácil

Utilizando tecnologia de barramento duplo não polarizado para conexão de dispositivos de campo, botões de partida/parada de emergência, indicadores de descarga de gás, sirenes com luz estroboscópica e módulos de chave manual/automática podem ser facilmente conectados. A fiação não requer distinção de polaridade, reduzindo significativamente a dificuldade de instalação e os custos de mão de obra. A distância de comunicação pode atingir até 1000 metros, suportando cobertura de edifícios grandes e reduzindo a necessidade de equipamentos de relé.

5. Múltiplas Proteções Seguro e Confiável

O loop adota design de isolamento com forte desempenho anti-interferência, garantindo a estabilidade e confiabilidade do sistema. Possui comutação automática de energia principal/standby. A energia principal é AC220V e a energia standby utiliza baterias de chumbo-ácido seladas de 12V/12AH. Quando a energia principal falha, ela muda automaticamente para a energia standby, garantindo a operação contínua do sistema. A detecção abrangente de falhas inclui falha de energia principal, falha de energia standby, falha de barramento e falha de dispositivo, identificando e indicando anormalidades prontamente.

6. Função de Rede Monitoramento Centralizado

Através do barramento CAN, ele pode se conectar em rede com JB-TG-TC5000, JB-LT-TC5200 e outros painéis de controle de alarme de incêndio para formar um sistema de alarme de incêndio e controle de extinção de gás. A interface RS485 pode se conectar a dispositivos de exibição gráfica na sala de controle de incêndio para monitoramento centralizado remoto. Ele suporta operação em modo escravo, facilitando a construção de redes hierárquicas de alarme de incêndio em grandes complexos de edifícios.

7. Programação no Local Personalizável

Com capacidade abrangente de programação no local, a programação da lógica de interligação e a entrada de anotações em chinês podem ser realizadas através do teclado do painel de controle ou conexão USB a um computador. Ele suporta métodos de programação de interligação padrão e programação offline. As fórmulas de interligação suportam curingas, lógica AND/OR, condições de contagem e outras relações lógicas complexas, atendendo aos requisitos de interligação personalizados de vários edifícios.

Especificações Técnicas

Descrição do Bloco de Terminais

Alocação de Endereço da Zona de Extinção de Gás

Valor de Aplicação Comercial

Reduzir Custo do Sistema: O design integrado de alarme e extinção de gás elimina a necessidade de controladores de extinção de gás adicionais, economizando custos de aquisição de equipamentos e espaço de instalação.

Melhorar a Eficiência da Instalação: A tecnologia de barramento duplo não polarizado simplifica os processos de fiação, reduzindo significativamente a dificuldade de instalação e os custos de mão de obra, encurtando os ciclos do projeto.

Garantir Segurança em Áreas Críticas: A função de controle de extinção de gás de 4 zonas é adequada para data centers, arquivos, salas de instrumentos de precisão e outros locais que exigem extinção de gás, fornecendo controle de supressão de incêndio preciso e confiável.

Gerenciamento Conveniente: Display chinês de tela grande para operação intuitiva; impressora embutida para gravação em tempo real, facilitando o gerenciamento de plantão; autoridade de operação multinível impede operação não autorizada.

Expansão Flexível: O design modular suporta expansão posterior; a função de rede permite redes hierárquicas de proteção contra incêndio, atendendo a requisitos de desenvolvimento faseado e atualização de funcionalidade.

Instruções de Instalação e Uso

1. Condições de Instalação: Temperatura de operação 0℃ a +40℃, umidade relativa ≤95% sem condensação, uso interno apenas

2. Método de Instalação: Montagem em parede, dimensões 385mm×134mm×510mm

3. Requisitos de Fiação:

   • Barramento: ≥1.0mm² par trançado RVS, resistência ≤20Ω

   • Linha de energia: ≥2.5mm² fio RV

   • Linha de controle dedicada: ≥1.0mm² fio RV

   • Fio de aterramento: fio de cobre de 4.0mm², resistência de aterramento <4ΩNotas de Comissionamento

4. : Ao comissionar funções de extinção de gás, desconecte todas as conexões da válvula solenóide ou defina o modo de trabalho para modo de comissionamento para evitar descarga acidentalNíveis de Operação

5. : Nível 1 (operação básica), Nível 2 (configurações do usuário), Nível 3 (configurações do sistema), sai automaticamente após 30 segundos de inatividadePrecauções

Este painel de controle é apenas para uso interno; não instale em ambientes úmidos, de alta temperatura, empoeirados ou corrosivos

• Ao comissionar ou manter partes de extinção de gás, desconecte as conexões da válvula solenóide ou defina para o modo de comissionamento

• Sempre use um multímetro para verificar a segurança antes de conectar as bobinas da válvula solenóide

• O controlador deve ser devidamente aterrado para garantir a segurança

• A manutenção e reparo devem ser realizados apenas por técnicos qualificados

• Em caso de alarme, pressione primeiro o botão "Silenciar", confirme a condição de incêndio e, em seguida, proceda de acordo
