1. Visão geral do produto

1.1 Especificações Técnicas

Notas importantes sobre o cálculo da cobertura:

• Ao calcular o volume do espaço protegido, inclua todos os equipamentos internos (por exemplo, bloco do motor, baterias ou racks). Não subtraia o volume do equipamento.

• Este sistema foi projetado paraespaços fechados. Aberturas parciais, alto fluxo de ar ou ventilação ativa podem reduzir significativamente a eficácia da extinção.

• O comportamento do fogo envolve muitas variáveis ​​que são difíceis de prever. Portanto, a extinção bem-sucedida não pode ser garantida em todas as condições.

• A supressão eficaz de incêndios depende de vários fatores além da quantidade de agentes, incluindo:

  • Geometria espacial e grau de fechamento

  • Circulação de ar e ventilação

  • Temperatura ambiente

• Para a seleção ideal do sistema (tipo de agente, quantidade de preenchimento e método de instalação), consulte nossa equipe técnica.

Aplicações inadequadas:
Este sistema énão é adequadopara:

• Produtos químicos que oxidam rapidamente sem ar (por exemplo, nitrato de celulose, pólvora)

• Metais reativos (por exemplo, lítio, sódio, potássio, magnésio, titânio, zircônio, urânio, plutônio)

Restrições de uso:

• Este sistema énão é um extintor portátil. Não tente operá-lo manualmente ou dirigir o agente manualmente.

• Utilize este sistemaapenasconforme descrito neste manual.

1.2 Operação do Sistema

O tubo automático de supressão de incêndio foi projetado especificamente para proteger pequenos gabinetes com alto risco de incêndio. Ele operasem qualquer fonte de alimentação externae é ativado puramente por detecção de calor.

Quando a temperatura dentro do invólucro protegido atinge o limite crítico, o tubo de detecção derrete no ponto onde o calor é mais intenso. Isso cria uma abertura que libera todo o agente extintor diretamente na fonte do incêndio, proporcionando uma supressão rápida e direcionada.

1.3 Aplicativos do Sistema

Com base no volume protegido, este sistema é adequado (e pode exceder) as seguintes aplicações:

• Marinho: Compartimentos do motor do barco

• Veículos rodoviários: Carros, SUVs, vans, trailers, microônibus

• Veículos fora de estrada: ATVs, tratores, empilhadeiras, equipamentos de construção, carrinhos de golfe, cortadores de grama

• Infraestrutura elétrica: Quadros de distribuição, caixas de fusíveis, racks de servidores, armários elétricos

2. Estrutura do Sistema

2.1 Tubo de Pressão

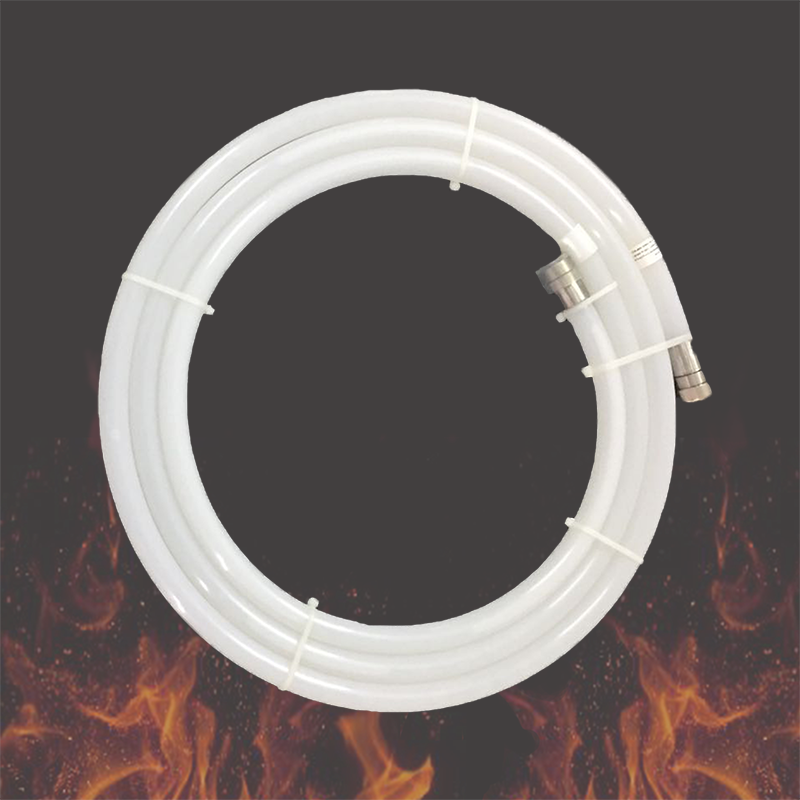

O tubo de pressão servefunções duplas—tanto como recipiente de armazenamento quanto como elemento de detecção. O agente extintor é armazenado diretamente dentro do tubo.

Propriedades dos materiais:
O tubo é fabricado a partir de um plástico especializado, estabilizado ao calor e resistente aos raios UV. Oferece excelente resistência a:

• A maioria dos álcoois, bases e água

• Éteres, cetonas e hidrocarbonetos

• Óleos minerais, combustíveis padrão, soluções salinas e ácidos orgânicos

Compatibilidade Química:
Para aplicações envolvendo ácidos minerais, fenol ou outros produtos químicos agressivos, consulte nossa equipe técnica antes da instalação.

Precauções de manuseio:

• O tubo ésempre sob pressão– manuseie com cuidado.

• Fazernãodanificar, perfurar, deixar cair ou jogar o tubo.

• Durante o transporte: proteger contra movimentos; evite atrito com o solo.

• Fazernãotente reparar um tubo danificado.

• Armazene em uma área seca e bem ventilada, longe de:

  • Fontes de calor fortes

  • Produtos químicos agressivos (substâncias cáusticas ou corrosivas)

  • Objetos pontiagudos

  • Vibração ou carga pesada

Sempre assuma que o tubo está pressurizadoa menos que seja confirmado como vazio.

2.2 Agente Extintor de Incêndio – HFC-227ea ou Novec 1230

Informações sobre saúde e segurança:

Embora o agente seja classificado como atóxico, deve-se evitar exposição desnecessária:

• Nenhuma pessoa deve permanecer expostaao agente por mais de 5 minutos, mesmo em concentrações abaixo dos níveis perigosos.

• Após a alta, o agente é liberado emalta pressão e temperatura muito baixa.

Distâncias de instalação seguras:

• Mantenha pelo menos1 metrode qualquer estação de trabalho permanente, a menos que o sistema esteja fechado ou sejam instaladas barreiras para evitar a descarga do agente no pessoal.

Risco de asfixia:

• Na forma gasosa, o agente émais pesado que o ar. Pode acumular-se em áreas baixas ou fechadas, causando deficiência de oxigênio e asfixia.

• Após a descarga do sistema, ventile a área natural ou mecanicamente.Não entreaté que a ventilação esteja completa.

Considerações sobre ocupação:
Se houver pessoas regularmente presentes na área protegida, consulte-nos para garantir que o projeto do sistema evite exceder os níveis de concentração seguros durante a descarga.

Perigos de inalação:

• Não respire os vapores. A exposição a altas concentrações pode causar:

  • Perda temporária da atividade nervosa, dormência, tontura, confusão

  • Perda de coordenação, sonolência, inconsciência

  • Batimento cardíaco irregular, palpitações, desmaios, fraqueza

• Concentrações extremas podem causar morte sem aviso prévio.

Congelamento e proteção ocular:

• Agente líquido pode causarcongelamentoapós contato com a pele ou com os olhos.

• Sempre use:

  • Luvas de proteção(tipo impermeável) ao lidar com vazamentos

  • Óculos de segurança com proteções lateraisdurante a instalação, inspeção ou manutenção

Aviso de decomposição térmica:

• O agente se decompõe sob exposição prolongada a altas temperaturas, formando subprodutos tóxicos (haletos de hidrogênio).

• Após um incêndio, ventile imediatamente para evitar a exposição prolongada do agente ao calor.

• Utilize o sistemaapenasda maneira especificada pelo fabricante.

2.3 Manômetro

A pressão atual do sistema pode ser lida diretamente no manômetro, montado na conexão do tubo.

2.4 Acessórios para tubos

• O tubo é selado em ambas as extremidades comacessórios de aço inoxidávelpara manter a pressão.

• Uma conexão acomoda o manômetro; o outro é selado com um parafuso de vedação.

• Os acessórios também permitem a conexão a um opcionalinterruptor de pressão, que monitora a pressão interna e envia um sinal para um painel de alarme ou dispositivo externo (por exemplo, para desconectar a energia) após a descarga.

Importante:

• Fazernãotente remover as conexões enquanto o tubo estiver sob pressão.

• Proteja as peças metálicas de substâncias corrosivas durante o armazenamento e transporte.

3. Instalação

3.1 Instalação do Produto

Desempacotando:

• O tubo é preso com braçadeiras dentro da embalagem. Cortar laçoscom cuidadopara liberar o tubo.

• Remova as almofadas de silicone ou plástico das conexões ou da superfície do tubo.

Acessórios de montagem:

• As abraçadeiras de instalação estão incluídas. Outros métodos de montagem (por exemplo, braçadeiras metálicas com isolamento de borracha) podem ser usados, desde que sejam adequados ao ambiente do gabinete.

• Recomendado: Use montagens duráveis ​​e resistentes ao calor para evitar o desprendimento do tubo durante um incêndio.

• Não usemateriais de fixação metálicos (braçadeiras de aço, arame, chapa metálica) que possam entrar em contato direto com o tubo.

Roteamento de tubo:

• O formato do tubo quando preso énão especificado—pode ser adaptado ao layout do gabinete.

Etiqueta de advertência:

• Aplique a etiqueta de advertência a umsuperfície plana e visível.

• Limpe bem a superfície antes da aplicação.

• Fazernãoaplicam-se a áreas que atingem altas temperaturas (por exemplo, bloco do motor).

3.2 Instruções de Instalação

1. Posicionamento: Coloque o sistema o mais próximo possível das áreas de maior risco.

2. Evite barreiras: Não instale atrás de obstruções que possam bloquear a penetração do agente e reduzir a eficácia da extinção.

3. Manuseie com cuidado: Evite o contato com objetos pontiagudos. Não dobre com força nem quebre o tubo.

4. Montagem segura: Prenda o sistema firmemente para que ele não se mova. Espaçamento máximo entre montagens:25 centímetros.

5. Ancorar em peças sólidas: Fixe somente em componentes estruturais fixos – nunca em peças móveis (por exemplo, ventiladores de motor). Certifique-se de que os fixadores permaneçam intactos durante a operação do veículo.

6. Folga da fonte de calor: Não coloque o tubo em contato direto ou imediatamente adjacente a peças que excedam80°Cdurante a operação (por exemplo, bloco do motor, turbocompressor, tubos de escape, indutores).

7. Proteção Ambiental: Evite a exposição a produtos químicos agressivos e condições climáticas diretas.

8. Evite danos a outros equipamentos: Certifique-se de que a instalação não danifica os componentes circundantes.

9. Aviso de contato galvanizado/zincado: Fazernãopermita que o tubo entre em contato com objetos galvanizados ou zincados, pois isso pode causar corrosão galvânica e levar à degradação e falha do tubo.

3.3 Advertências

• Usarapenas componentes originais. A substituição de peças por itens não aprovados anula a garantia, pode causar mau funcionamento do sistema e apresenta riscos à segurança.

• O sistema é umunidade autônoma. Fazernãoconectar várias unidades juntas.

• O sistema énão compatívelcom outros sistemas de supressão de incêndio. Não tente interconectar.

• A instalação deve ser realizada porpessoal qualificado com 18 anos ou mais. O manuseio incorreto pode causar mau funcionamento e colocar em risco a segurança.

4. Manutenção

4.1 Manutenção e Prazo de Validade

• O sistema requernenhuma manutenção de rotina especial.

• Recomendado: Inspeção visual periódica para verificar:

  • Nível de pressão

  • Aperto de montagem

  • Sinais de fricção ou desgaste

• Prazo de validade: 10 anos (pode ser menor dependendo das condições de aplicação).

4.2 Descarte do Produto

• Um sistema descarregado consiste em peças de metal e plástico.

• Descarte de acordo comregulamentos locais de gestão de resíduos.

• Para uma reciclagem adequada, devolva os sistemas carregados ao seu fornecedor local.

4.3 Inspeção Visual

Durante o manuseio, você pode observarbolhas se movendo dentro do tubo—isso indica a presença de funcionalidade do agente e do sistema.

Inspecione para:

• Sulcos profundos, marcas de deformação ou amassados ​​no tubo

• Corrosão em peças metálicas

• Quaisquer sinais de vazamento ao redor das conexões

4.4 Inspeção de Pressão

• Devido às propriedades físicas do agente,a pressão varia com a temperatura ambiente:

  • Temperatura mais alta → pressão mais alta

  • Temperatura muito baixa → pressão de vapor pode aproximar-se de zero

4.5 Aviso – Quando substituir

Substitua o sistema imediatamente se:

• Foi descarregado ou esvaziado

• Foi exposto ao fogo direto

• O tubo apresenta danos conforme descrito na Seção 4.3

• As peças metálicas apresentam corrosão ou danos visíveis

Ações Proibidas:

• Fazernãodesparafuse o manômetro, o parafuso de vedação ou o pressostato.

• Fazernãomodificar ou reparar o sistema – somente pessoal qualificado pode realizar manutenção.

• Modificações não autorizadas anulam a garantia e podem causar ferimentos.

Cuidado com sistema quente:

• Se o sistema tiver sido exposto a altas temperaturas (por exemplo, operação do motor), a pressão interna poderá exceder15 barras— aproximando-se da pressão de ruptura.

• Fazernãoaplicar tensão mecânica a um sistema quente. Espere até que esfrie antes de manusear.

5. Isenção de responsabilidade

O fornecedor e o fabricante devemnão ser responsabilizadopor qualquer lesão, perda de vida, danos materiais ou perdas financeiras resultantes de:

• O não cumprimento das instruções de instalação, operação ou manutenção deste manual

• Não cumprimento dos avisos de segurança

• Modificações não autorizadas ou uso de componentes não originais
