Sistema automático de supressão de incêndio de espuma para máquinas e transformadores

1 dispositivo introdução

O dispositivo de unidade de supressão de incêndio em rack de servidor é um produto inovador de supressão automática de incêndio desenvolvido de forma independente por nossa empresa. É um dispositivo automático de supressão de incêndio especialmente desenvolvido para oarmários de equipamentos. A unidade de supressão de incêndio em rack de servidor também é conhecida como máquina integrada de detecção e extinção de incêndio com sensor de temperatura ou dispositivo pré-fabricado de extinção de incêndio. É um dispositivo de extinção de incêndio que pré-monta o dispositivo de armazenamento de agente extintor, tubulação de transmissão, bocal, casco, indicador de pressão, detector de incêndio, dispositivo de feedback de sinal, etc. A unidade de supressão de incêndio em rack de servidor é adequada para todos os tipos de gabinetes de equipamentos independentes de unidade, um conjunto de dispositivos de extinção de incêndio pode proteger um ou mais gabinetes de equipamentos.

O agente extintor de incêndio usado neste dispositivopode serHFC-227EA(também chamado de FM200)/FK-5-1-12 (também chamado de Novec1230).FM200 e Novec1230 sãoagente extintor de incêndio com gás limpo, principalmente para extinção de incêndio químico e também para extinção de incêndio físico. São objetos protegidos incolores, insípidos, pouco tóxicos, não condutores e não poluentes, não causam danos a propriedades e instalações de precisão, com menor concentração de fogo, extinção confiável de incêndio classe B, C e incêndio elétrico. Existem dois tipos de detectores de incêndio neste dispositivo, um é uma bola de vidro com sensor de temperatura e o outro é um tubo de detecção de incêndio. Não é necessário o sistema tradicional de detecção de incêndio composto por fumaça, temperatura e controlador de incêndio para realizar a detecção de incêndio. Nossos produtos podem desempenhar melhor a função de detecção e extinção de incêndio, podendo se adaptar melhor à instalação do gabinete do equipamento, podendo economizar mais espaço, sem impacto nos componentes do gabinete do equipamento.

2Aplicação de sistema de supressão de incêndio em rack de servidor

2.1 Gabinete de servidor de sistema de TI e computador；

2.2 No gabinete do servidor do sistema de telecomunicações e sistema de comunicação；

2.3 No gabinete de controle do equipamento do banco；

2.4 Variedade de gabinetes de controle de equipamentos mecânicos e outras indústrias.

3Princípio de funcionamento

Ounidade de supressão de incêndio em rack de servidortem dois começando modos dedetecção de temperatura: bola de vidro com detecção de temperatura e tubo de detecção de fogo. Quando a temperatura ambiente da área de proteção atinge a temperatura definida pela esfera de vidro sensível à temperatura (68℃, que também pode ser selecionado de acordo com as necessidades do cliente), a bola de vidro sensível à temperatura estourou imediatamente, abriu o tubo de liberação do meio de incêndio instantaneamente, o agente extintor de gás armazenado no dispositivo é imediatamente ejetado do bico para resfriar a área protegida e extinguir o fogo. Outro modo de partida é usar o tubo de detecção de incêndio como detector de incêndio. Quando o tubo de detecção de incêndio detecta osinal de fogo de origem (160℃±10℃), o gás no tubo de detecção de incêndio se expandirá rapidamente. Por fim, um bico será explodido na temperatura mais alta do tubo e, em seguida, o dispositivo de armazenamento do agente extintor será aberto. O tubo de detecção de incêndio será pulverizado a partir da porta de explosão para realizar resfriamento e extinção.

4Principais parâmetros técnicos e características

4.1Modelo e especificações da unidade de supressão de incêndio em rack de servidor

4.2Parâmetros técnicos do tubo de detecção de incêndio

4.3Mprincipais componentesde súnico ou múltiplople configuração de ligação

Bocal	Manômetro	Trocar	Pressostato	Esfera de vidro com sensor de temperatura	Tubo de detecção de incêndio

4.3.1 Valor de ajuste de temperatura da bola de vidro com sensor de temperatura:68°C (Também pode escolher a temperatura de acordo com a necessidade do cliente);

4.3.2 Valor de ajuste de temperatura do tubo de detecção de incêndio:160°C±10°C;

4.3.3 Não'não precisa estar ligado;

4.3.4 A série de produtos está completa, a instalação é flexível e conveniente, o trabalho é preciso;

4.3.5 Possui características como confiabilidade, operação e manutenção convenientes, não há necessidade de projetar uma sala de cilindros separada, menos investimento em projeto, etc;

4.3.6 É uma unidade de supressão de incêndio com funções independentes de detecção e extinção de incêndio.

4.4 Programa de ação

5EUinstalação diagrama simulado da unidade de supressão de incêndio no rack do servidor

6Gerenciamento de instalação e manutenção

6.1Instalação da unidade de supressão de incêndio em rack de servidor FM200

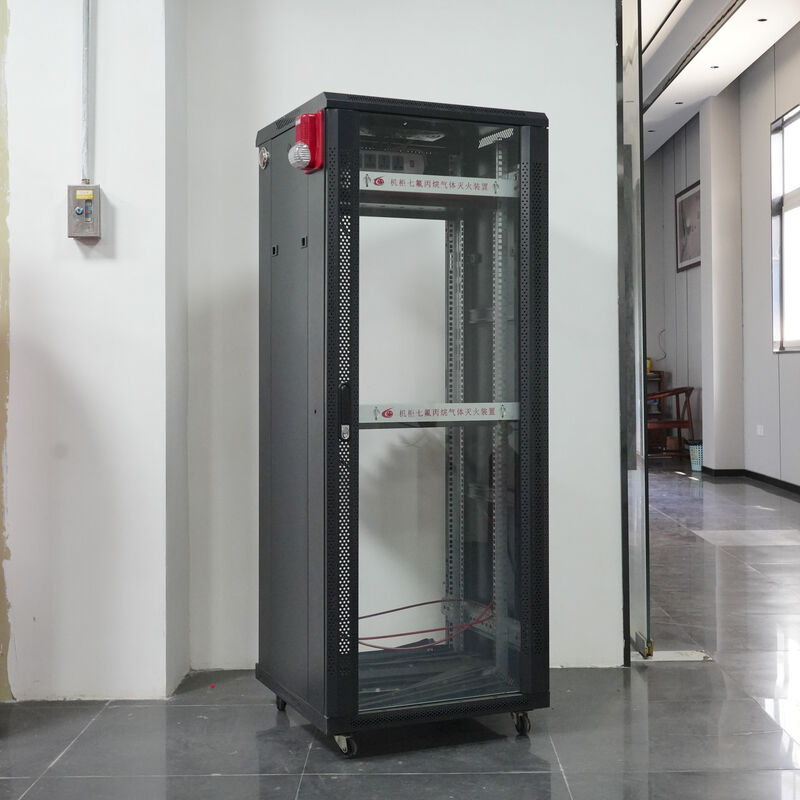

   Tal como os diagramas simulados acima, existem os métodos de instalação da unidade de supressão de incêndio em rack de servidor FM200. Instale o extintor FM200 no gabinete em forma de gaveta e fixe-o. O arranjo de instalação do conjunto de liberação do sensor de temperatura e dos tubos de detecção de incêndio é conforme os diagramas simulados acima. O conjunto de liberação do sensor de temperatura pode ser fixado no rack do servidor por acessórios relevantes; o arranjo de tubos de detecção de incêndio é usado“S” tipo e fixado por tirantes, que de acordo com o princípio de disposição em local propenso ao fogo, na medida do possível.

6.2O pessoal de instalação e depuração deve estar familiarizado com a estrutura básica, princípio de funcionamento, desempenho e programa de ação do dispositivo, bem como a estrutura e estado de funcionamento das peças da válvula.

6.3Ao instalar o aparelho, evite a luz solar direta e fique longe de fontes de calor; Certifique-se de que o dispositivo não seja impactado por vibrações; O dispositivo é fixado na área de proteção através do suporte.

6.4Depois de conhecer claramente os dois pontos acima para atenção,pode sercarrido realizar operações específicas de instalação:

6.4.1 Instalação do motor principal doFM200 unidade de supressão de incêndio em rack de servidor:

6.4.1.1 Seleção do local de instalação da unidade de supressão de incêndio no rack do servidor FM200: selecione um espaço em forma de U adequado para instalação na área superior dentro do rack do servidor. A seleção da área deve basear-se no princípio da conveniente inspeção diária e instalação de dispositivos de extinção de incêndio, evitando, tanto quanto possível, áreas com numerosos chicotes elétricos;

6.4.1.2 Use o trilho-guia ou bandeja do gabinete para fixar o dispositivo e fixe os dois orifícios no painel frontal do dispositivo com parafusos. Após a conclusão da fixação, o motor principal é instalado.

6.4.2 Montagem e sua instalação:

  6.4.2.1 Existem algumas partes da interface do dispositivo: interface do tubo de cobre, interruptor, manômetro, pressostato, tubo de detecção de incêndio, bola de vidro com sensor de temperatura e bico. O bocal é colocado na frente do painel de nossas unidades, outras interfaces são colocadas na parte traseira.

  6.4.2.2 Instalação de esfera de vidro com sensor de temperatura e tubo de detecção de incêndio:

    6.4.2.2.1 Instalação da bola de vidro com sensor de temperatura: as bolas de vidro com sensor de temperatura foram fixadas nos dispositivos, não há necessidade de instalação.

    6.4.2.2.2 Instalação do tubo de detecção de incêndio: Desparafuse o bujão do acelerador, insira o tubo de detecção de incêndio na junta da agulha e aperte a tampa de cobre até ficar firme. Observe o espaço do gabinete e escolha a forma adequada de disposição dos tubos. O princípio do arranjo dos tubos é fazer com que o tubo de detecção de incêndio cubra ao máximo o rack do servidor. Em segundo lugar, o tubo de detecção de incêndio deve passar pela área onde o incêndio tem maior probabilidade de ocorrer. E finalmente pensando na estética de toda a instalação do aparelho. A extremidade do tubo de detecção de incêndio é um plugue padrão. Primeiro, insira o plugue com furo e rosca interna no tubo de detecção de incêndio e, em seguida, insira o outro plugue firmemente no tubo de detecção de incêndio. As duas peças são unidas e depois apertadas.

6.4.3 Interface do pressostato: O pressostato é conectado ao sistema de acordo com os requisitos de marcação.

6.5 Gerenciamento de manutenção da unidade de supressão de incêndio em rack de servidor

   Pessoal especializado de gerenciamento de manutenção deve ser providenciado para manter e gerenciar a unidade de supressão de incêndio no rack do servidor, e a manutenção e o gerenciamento devem ter registros; O pessoal de gerenciamento de manutenção deve estar familiarizado com o princípio de funcionamento e desempenho do dispositivo.

  6.5.1 Verifique duas vezes por semana e atenda às seguintes condições:

6.5.1.1 O valor indicado da pressão da unidade de supressão de incêndio do rack do servidor FM200 deve estar dentro da faixa da parte verde;

6.5.1.2 A chave da válvula do recipiente deve estar na posição “aberta”;

6.5.1.3 Não deve haver nenhuma anormalidade no dispositivo.

  6.5.2 Os componentes da planta também devem ser inspecionados trimestralmente para atender aos seguintes requisitos:

6.5.2.1 As partes do dispositivo devem estar livres de danos mecânicos e corrosão superficial, a proteção do revestimento está intacta, as marcas da placa de identificação devem estar claras;

6.5.2.2 Recipientes de agente extintor, tubos de detecção de incêndio, tubos de liberação e bicos devem estar conectados de forma firme e confiável.

  6.5.3 A unidade de supressão de incêndio no rack do servidor deve ser inspecionada e mantida exaustivamente todos os anos, o que não só deve atender aos requisitos de 6.5.1 e 6.5.2, mas também atender aos seguintes requisitos:

6.5.3.1 O método de pesagem é utilizado para verificar a dose extintora do recipiente do dispositivo. Requisitos: dose extintora≥(volume do recipiente×1,15g/L)×90%; Reabasteça o agente extintor de incêndio se o requisito não for atendido.

6.5.3.2 Observe o valor do manômetro e verifique se a pressão da unidade de combate a incêndio do rack do servidor está vazando. Quando o manômetro não estiver dentro da faixa da parte verde, deve-se utilizar o método de pesagem para verificar a dose extintora. Quando o vazamento da dose extintora for superior a 10%, o agente extintor deverá ser considerado reabastecido e a pressão deverá ser complementada.

6.5.3.3 Sem deformação, corrosão, danos e envelhecimento do tubo de detecção de incêndio.

6.5.3.4 A manutenção e o gerenciamento dos recipientes de agente extintor de incêndio devem ser realizados de acordo com asRegulamentos de supervisão de segurança para cilindros de gás.

6.6 Não toque ou altere as peças da unidade de supressão de incêndio do rack do servidor para evitar acidentes.
