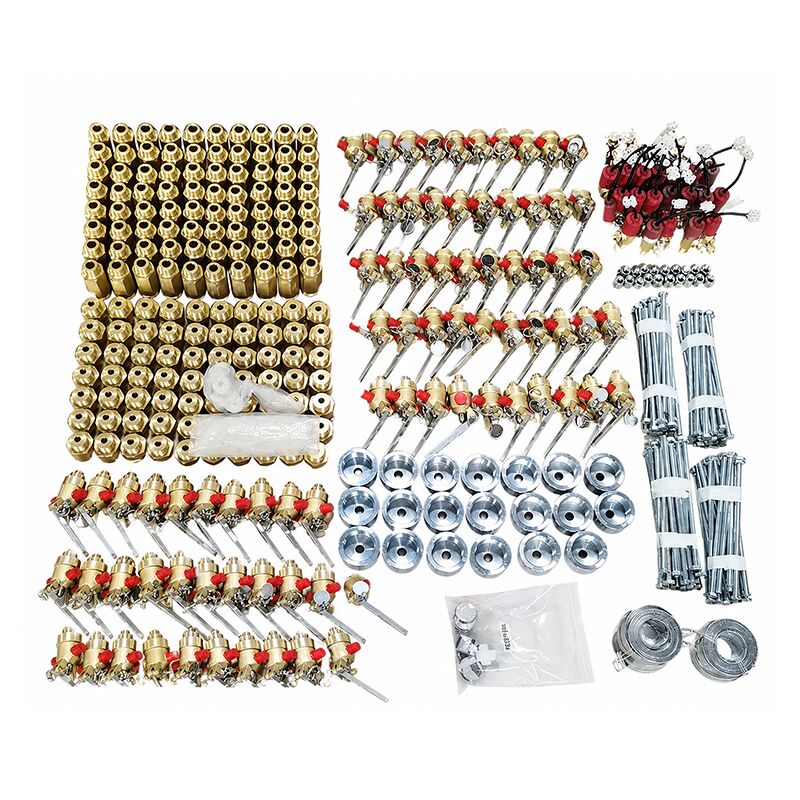

Tipo de rede de tubulação do sistema automático de supressão de incêndio IG100

Descrição:

O IG100 utiliza 100% de nitrogênio pressurizado, que representa 78% da atmosfera, como agente extintor.O tempo de retenção atmosférica é zero sem efeitos adversos no ambiente.Ele integra plenamente o conceito de projeto do sistema de extinção de incêndio na nova era, de modo a que o produto tenha com êxito a função de protecção do ambiente e de extinção de incêndios eficaz.

IG100Características:Proteção do ambiente ecológico da Terra,sA saúde e a higiene não interferem com a visãoO nitrogénio pode ser separado do ar e produzido a partir de uma ampla gama de fontes a um custo barato.

Combinado com o dispositivo de extinção e os acessórios eletrónicos, todo o sistema pode ser accionado automaticamente.Ele pode monitorar a situação da região protetora através de detectores e, em seguida, também pode iniciar o dispositivo de extinção através do atuador de solenoide automaticamenteAssim, todo o sistema pode alcançar a automação totalmente.pode evitar que não haja ninguém que perceba o fogo quando ele acontece e também economiza muito dinheiro para o emprego para supervisionar a área de proteção.

A gestão de zonas múltiplas também está no controlo seguro de todo o sistema.distribuição- Não, não.fazerO agente pode ser descarregado no local onde o incêndio ocorre. será muito eficiente para apagar o fogo em pouco tempo.Uma coisa que preciso de mencionar, é que um pequeno espaço deve ser preparado para ser como espaço de armazenamento para todo o sistema.
Componentes, estrutura e parâmetros do sistema:

1. Embalagem para cilindros de agentes extintores de incêndio:

Estrutura: O grupo de cilindros de ignição a gás misto IG541 é constituído por agentes de ignição e recipientes de armazenamento, válvulas de recipiente, dispositivos de segurança, manômetros de pressão, etc.

2. Válvula do recipiente

2.1 Esquema estrutural (ver figura abaixo)

2.2 Perforador principal

2.3 Finalidade

A válvula do recipiente é instalada no cilindro de armazenamento do agente extintor para selar o agente extintor no interior.A válvula é normalmente aberta por gás de accionamento para liberar o agente extintor para supressão de incêndio.

2.4 Instruções de utilização e manutenção

2.4.1 A válvula do reservatório dispõe de dois modos de funcionamento: activação por gás e operação mecânica manual.A ativação do gás envolve o gás de ativação que impulsiona a haste do pistão dentro do cilindro do atuador para perfurar o diafragma de trabalho da válvula do recipienteA operação mecânica manual requer a operação manual da alça da válvula do recipiente para a abertura da válvula; este modo é utilizado em situações de emergência.

2.4.2 A válvula do reservatório está equipada com um diafragma de segurança (com uma pressão de explosão de 23 MPa) para evitar uma pressão excessiva no interior do cilindro do agente extintor de incêndio através da liberação de pressão,assegurando assim a segurança da garrafaEm condições normais, o diafragma de segurança permanece inativo; só pode romper-se em circunstâncias anormais, tais como pressão de enchimento excessivamente elevada ou temperatura ambiente elevada.Se o diafragma de segurança romper e a pressão do cilindro ser liberada, o diafragma deve ser imediatamente substituído, um ensaio de integridade da vedação deve ser realizado e a garrafa deve ser recarregada com agente extintor.

Ao substituir o diafragma, só devem ser utilizados diafragmas fornecidos pela nossa empresa que sejam idênticos em modelo e especificações ao original e tenham passado os testes;É proibida a substituição arbitrária.

2.4.3 Durante o enchimento do agente extintor, a porta de enchimento (conforme mostrado na figura acima) deve estar ligada à fonte de gás; basta soltar o parafuso de fixação para proceder ao enchimento.Após a conclusão, o parafuso de fixação deve ser apertado antes de retirar o conector de enchimento.

2.4.4 Após a operação da válvula do reservatório, deve ser reiniciada manualmente e inspeccionada para detectar eventuais anomalias antes de ser retomada a utilização.

3- Actuador de ar.

3.1 Finalidade

O actuador de gás é montado no recipiente para activar a sua válvula.Ativando o banco de garrafas de gás correspondente à válvula de seleçãoEste banco libera o gás de activação, que abre a respectiva válvula de selecção.condução da lâmina interna para perfurar o diafragma de trabalho na válvula do recipienteA válvula liberta posteriormente o agente extintor para suprimir o fogo.

Durante a activação manual, retirar o alfinete de segurança, pressionar a alça manual para perfurar o diafragma de trabalho na válvula do recipiente, abrir a válvula,e liberar o agente extintor para apagar o fogo.

Modelo _ Diagrama estrutural e principais parâmetros de desempenho:

4. Conjunto da garrafa de gás motriz:

Estrutura: Consiste num cilindro de ar e numa válvula de arranque eletromagnética.

Princípio de funcionamento: a garrafa de gás é um recipiente de pressão de aço cheio de nitrogénio de alta pressão.que ativa o eletromagnético para abrir a válvula de arranqueO nitrogénio liberado flui então através do tubo de acionamento, abrindo a válvula do recipiente.O pin de segurança do botão manual também pode ser removido, permitindo a activação imediata da válvula de arranque ao pressionar o botão.

5. Válvula do reservatório do cilindro de gás:

Estrutura: A válvula manual/eletromagnética consiste no corpo da válvula principal, no assento de ligação, no eletromagnético, na haste do atuador, na mola, no botão manual e no alfinete de segurança manual.

Princípio de funcionamento: a válvula manual/electromagnética é instalada no conjunto da garrafa de arranque ou na válvula do recipiente.O controlador de alarme de incêndio produz uma corrente de corrente contínua de 24 V, ativando o eletromagnético para empurrar a haste do atuador e abrir a válvula do reservatório ou a válvula de arranque.e o botão pressionado para abrir o recipiente ou a válvula de arranque.
