Tipo de rede de tubulação do sistema automático de supressão de incêndio IG541

Descrição:

O extintor de incêndio a gás misto IG541 O agente é incolor, inodoro, Não tóxico, não condutor e puramente "verde".- Não.nitrogênio, argônio e dióxido de carbono- Não.Durante a supressão de incêndios, não obstrui a visibilidade, nem gera diferenças de temperatura ou produtos de decomposição corrosivos.A liberação deste agente simplesmente devolve os gases naturais ao ambienteA diferença entre os agentes extintores à base de halon e os agentes extintores alternativos é que estes não têm potencial de degradação da camada de ozono (ODP), não contribuem para o efeito estufa e não produzem produtos químicos nocivos para a atmosfera.evita problemas de toxicidade associados à sua utilização durante a extinção de incêndios, tornando-a uma escolha ideal para zonas com actividade humana frequente.

Componentes, estrutura e parâmetros do sistema:

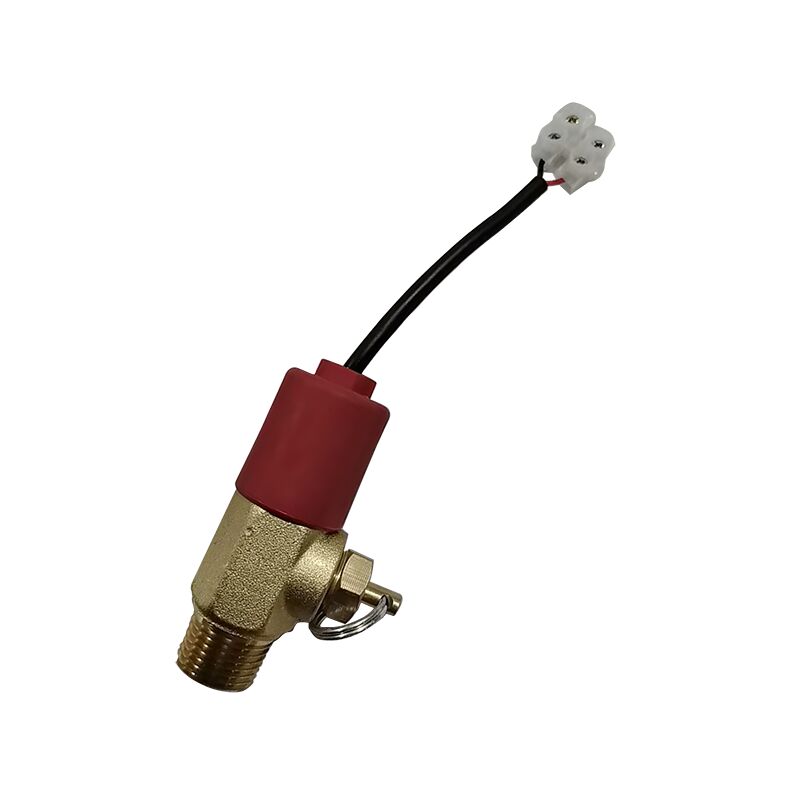

6Motor eletromagnético:

6.1 Finalidade

A válvula de contenção eletromagnética é instalada na garrafa de gás de partida para selar o gás de partida no interior.ativando o eletromagnético dentro da válvula para abri-la e liberar o gás de partidaO gás passa então pela tubulação de partida, ativando a válvula de selecção e a válvula de contenedor correspondentes para liberar o agente extintor para supressão.

Modelo _ Diagrama estrutural e principais parâmetros de desempenho:

7. Válvula de selecção (também chamada de válvula de distribuição):

Estrutura: A válvula de seleção consiste principalmente de um corpo de válvula, um cilindro de acionamento e outros componentes.

Princípio de funcionamento: a válvula de selecção é utilizada em sistemas de distribuição combinados.O controlador de alarme de incêndio produz uma corrente de corrente contínua de 24 V para abrir a válvula de acionamento associada à válvula de distribuiçãoO gás de activação passa pelo tubo de controlo de ar, que abre a válvula de selecção;o gás passa através do tubo de ar de controlo e de uma válvula de controlo de gás para activar a válvula do recipiente de agentes extintores de incêndio;O agente extintor é então entregue à zona de protecção através do tubo de recolha, da válvula de selecção e da rede de distribuição.O cabo pode ser operado manualmente para abrir a válvula de seleção.No entanto, em condições normais, o pessoal não deve operar a alça para evitar uma activação não intencional.

8. mangueira de metal

8.1 Finalidade: Proporciona uma ligação flexível entre a válvula do reservatório e a válvula de retenção, atenuando o impacto do caudal no agente extintor de incêndio a gás misto.

8.2 Estrutura: constituída por tubos corrugados de aço inoxidável e malha de arame de aço inoxidável. A mangueira de ligação serve como condutor que liga a válvula de contenção e a válvula de retenção de líquido,fornecimento de funções de amortecimento de pressãoÉ constituído principalmente por uma mangueira trançada com arame de aço e acessórios para mangueiras.A aparência externa e as dimensões da mangueira de ligação (que podem ser personalizadas de acordo com requisitos específicos) são as seguintes::

9- Válvula unidirecional.

9.1 Finalidade: Instalado no tubo colector IG-541 para impedir o retrocesso do gás misturado do tubo.

9.2 Estrutura: Composto por componentes como o corpo da válvula, o núcleo da válvula e a mola. Possui um design inovador, operação flexível, excelente desempenho de vedação e baixa resistência ao fluido.

9.3 Aplicação: A flexibilidade e o desempenho de vedação do núcleo da válvula devem ser inspeccionados regularmente.

10. válvula de retenção pneumática

10.1 Finalidade: Para utilização na conduta de controlo do ar durante a inicialização do sistema.

10.2 Estrutura: Composto por componentes como o corpo da válvula, o núcleo da válvula e a mola, com um design inovador, funcionamento suave, excelente desempenho de vedação e fácil instalação.

10.3 Aplicação: O sistema de tubulação de controlo pneumático utiliza acessórios de tubulação de tipo pinça para as ligações, utilizandoφ8×1 tubos de cobre. A válvula de retenção pneumática requer inspecções regulares da flexibilidade do núcleo da válvula e do seu desempenho de vedação.

11Dispositivo de resposta de sinal de pressão

11.1 Finalidade: Instalado no extremo de saída da válvula de selecção (para sistemas autónomos sem válvula de selecção, pode ser montado no colector).Quando o agente extintor de incêndio de gás misto é liberado, o interruptor de pressão é ativado, enviando sinais para a luz de ventilação, alarme audiovisual e centro de controle.

11.2 Estrutura: Composto por um corpo de válvula, pistão e microinterruptor, entre outros componentes, apresenta dimensões compactas, design leve e elevada flexibilidade e fiabilidade.

11.3 Aplicação: Antes da instalação, inspeccionar o funcionamento do pistão e medir o desempenho do microinterruptor.

12. Tubo de recolha

12.1 Finalidade: Um agente extintor de incêndio a gás misturado recolhido de vários recipientes é então transportado através do gasoduto principal para a rede de distribuição na área protegida.

12.2 Estrutura: O tubo colector é fabricado por solda de tubos e acessórios de aço sem costura, com um tratamento global de galvanização.O equipamento para a válvula de retenção pode ser fabricado em configurações de fila única ou dupla conforme necessário.

12.3 Aplicação: o tubo colector deve ser fixado com segurança no suporte do cilindro com parafusos em U normalizados.

13. válvula de segurança do tubo de recolha

13.1 Aplicação: Instalado no tubo colector. Uma vez que o sistema de distribuição combinado utiliza uma válvula de selecção, o tubo colector forma uma secção fechada.A pressão é significativa devido aos efeitos da temperaturaPor conseguinte, é instalada uma válvula de segurança na extremidade traseira do tubo colector.

13.2 Estrutura: Composto por um corpo de válvula e um diafragma de segurança, apresenta um novo desenho com elevada segurança e fiabilidade.

14. Suporte para cilindros de aço

14.1 Finalidade: Utilizado para fixar a unidade de extintor de incêndio IG-541.

14.2 Estrutura: O suporte do cilindro é construído a partir de tubos retangulares, caracterizados por um requintado trabalho artesanal, atração estética e fiabilidade robusta.

14.3 Aplicação: O porta-cilindros é desmontável para transporte e pode ser montado no local. O local de instalação deve ser nivelado e liso; se necessário, pode ser fixado com parafusos de fixação.O tubo colector deve ser fixado acima do rack do cilindroDurante a montagem, certifique-se de que o alinhamento vertical do rack do cilindro está corretamente ajustado.

15- Bocal.

O bico é um dos componentes críticos do sistema e as suas especificações devem ser determinadas com base nos requisitos específicos da zona protegida.

15.1 Estrutura: O bico é constituído principalmente por um corpo de bico. A sua aparência externa é mostrada a seguir:

Princípio de funcionamento: o bico é instalado dentro da área protegida para pulverizar o agente extintor de incêndio atomizado, garantindo uma cobertura uniforme em toda a área.

16. válvula de alta vedação de baixo relevo

uso:

A válvula de alta vedação de baixo vazamento é instalada nas tubulações de arranque de cada zona dentro do sistema de gás.≤0.1 MPa), o gás vazante é automaticamente descarregado, evitando o acúmulo de gás e o acúmulo de pressão que possam desencadear avarias não intencionais do sistema.

Durante a operação do sistema, à medida que a pressão na tubulação de arranque aumenta rapidamente, a válvula de baixa passagem de alta resistência fecha-se automaticamente para garantir o arranque adequado do sistema.

16.1 Diagrama de aparência externa da válvula de alta vedação de baixa descarga:

16.2 Diagrama de aparência externa da válvula de alta vedação de baixa descarga:

17- Pr.Dispositivo de alívio de assure

17.1 Finalidade: Para a redução da pressão dos gases do IG-541.

17.2 Estrutura: composta por flanges de entrada e saída, placas de orificios de redução de pressão e anéis de vedação.
